上海专业生产电石厂家�_11.化工产品系列相关信息_上海羊绒

客户留言

联系我们

收藏此网站

公司首页

产品列表

English

站内搜索

搜索网站中其它产品：

友情链接

	行业信息
	一比多

您现在的位置：上海羊绒 > 产品列表

上海专业生产电石厂家

有效期：长期有效

所在地：上海市普陀区

配送信息：

无

供应数量：不限

了解详情，请立即咨询！

1 2 3 4

该公司共有 4条同类“11.化工产品系列”信息查看全部>>

详细说明

电石

一、产品介绍
1、电石化学名称为碳化钙，分子式为CaC2，化学纯的碳化钙几乎是无色透明的，极纯的碳化钙是天蓝色大晶体和淬火的钢颜色一样。工业品碳化钙主要成份是碳化钙其余为游离氧化钙、碳以及硅、镁、铁、铝的化合物及少量的磷化物、硫化物。工业用电石纯度约为70%-80%，外观随碳化钙的含量不同而呈灰色、棕色、紫色或黑色的固态物。含碳化钙较高的呈紫色。其新创断面有光泽，在空气中吸收水分呈灰色或灰白色。电石的化学性质非常活泼。遇水激烈分解产生乙炔气和氢氧化钙，并放出大量的热。

    2、熔点随电石中碳化钙含量而改变。纯碳化钙熔点为2300℃；工业产品电石一般含碳化钙约80%，其熔点为2000℃左右。
    3、电石的导电性随温度的变化和电石中碳化钙含量的改变而变化，碳化钙含量越高导电性越好。
    二、电石生产流程
    1、电石生产的基本原理
    工业电石是由生石灰和碳素原料（兰炭、焦炭等）在电炉内于1900--2200℃高温下按方程式：CaO+3C——>CaC2+CO-466千焦，反应。
    碳化钙是由石灰和碳化合而成，每生成一个碳化钙分子，需要一个分子的氧化钙和三个原子的碳，每生成一个分子的电石，需要吸收466千焦的热量。
    2、配料要求
        炉料配比：石灰：焦炭 100：58～70（干基）
        碳素原料粒度3～25mm 　＞90%
        碳素原料水份 ≤1%
        石灰粒度5～40mm 　＞90%
    3、密闭电石炉工艺流程：
    合格的石灰,焦炭进入配料站的料仓，根据设定配比经振动给料机分别进入称量斗，依据料斗限位，按照先后顺序，经振动给料机、皮带运输机混合后进入环型料仓，石灰、焦炭在高温条件下进行反应生成液体电石，料管内的混合料依靠自重连续进入炉内电极周围。

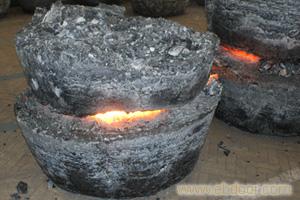

     电石炉内熔炼好的液体电石，定期排出，经流料嘴流入出炉小车上的电石锅。用牵引机拉进冷却房，经5吨行车吊下冷却、空锅倒出、由卷扬机拉回炉口待下一炉出炉。
    电石炉炉气经引气管送入炉气净化系统，经除尘降温后，温度达到220～260℃，含尘量50㎎/m3以下。电石炉的循环冷却软化水回水，经循环水回水管送至热水池，由热水泵将热水池内的热水抽至冷却塔，冷却后的水进入冷水池，然后通过冷水泵将冷水池内的水送至电石炉。
    在冷却厂房冷却好的电石，用双梁天车吊入破碎平台，经600×900鄂式破碎机破碎合格后经皮带输送机进入成品仓，包装后按级别入库。或散装直接装车电石砣售出。
三、生产电石原料指标
（1）石灰

（2）碳素材料（兰炭）

    四、影响生产的主要因素
    1、石灰中的杂质的影响：
    石灰中的杂质主要包括氧化镁、氧化硅、氧化铁、氧化铝等。
    当炉料在电炉内反应生成碳化钙的同时，各种杂质也进行反应：
    SiO2+2C=Si+2CO-574kJ
    Fe2O3+3C=2Fe+3CO-452kJ
    Al2O3+3C=2Al+3CO-1218kJ
    MgO＋C＝Mg＋CO-486kJ
    上述反应不仅消耗电能和碳材，而且影响操作，破坏炉底，特别是氧化镁在熔融区迅速还原成金属镁，而使熔融区成为一个强烈的高温还原区，镁蒸气从这个炽热的区域大量逸出时，其中一部分镁与一氧化碳立即起反应，生成氧化镁放出强热形成高温，局部硬壳遭到破坏，使带有杂质的液态电石侵蚀炉底。镁与氧反应时，放出大量的热，使料面结块阻碍炉气排出，并产生支路电流。还破坏局部炉壳，甚至使熔灺遭到破坏，堵塞电石流出口。实践证明，石灰中氧化镁含量每增加1%，则功率发气量将下降10～15L/kW·h。还有部分氧化镁在熔融区与氮反应，生成的氮化镁(Mg3N2)，使电石发粘，造成出炉困难。影响正常生产。
    二氧化硅在电石炉中被焦炭还原成硅，一部分在炉内生成碳化硅，沉积于炉底，造成炉底升高。一部分与铁作用生成硅铁，硅铁会损坏炉壁铁壳，出炉时会损坏嘴和电石锅等。氧化铁在电炉内与硅熔融成硅铁。
    氧化铝在电石炉内不能全部还原成铝，一部分混在电石里，降低了电石的质量，而大部分成为粘度很大的炉渣，沉积于炉底，使炉底升高，严重时，炉眼位置上移，造成电炉操作条件恶化。
    磷和硫在炉内分别与石灰中的氧化钙反应生成磷化钙和硫化钙混在电石中。磷化钙在制造乙炔气时混在乙炔中有引起自燃和爆炸的危险，硫化钙在乙炔气燃烧时，变成二氧化硫气体，对金属设备有腐蚀作用。
    石灰生过烧的影响。大块石灰石中心部位来不及分解就被卸出窑来，这个夹心实际是碳酸钙。在电石炉内这部分碳酸钙要进一步分解成石灰，然后与碳反应生成电石，分解碳酸钙需要热量，这就增加了电耗，而其还要影响炉料配比，打乱正常生产秩序。
    过烧石灰坚硬致密，比重大，反应接触面减小，活性差，影响产品质量和产量。
    粉化石灰的影响，石灰在生产和贮存的过程中，吸入空气和碳材中的水份而产生一部分氢氧化钙，在电石生产过程中，粉化石灰不但要多消耗电能和炭素原料，而且还要影响电石操作。炉料中的粉末含量较多时，容易使电极附近料层结成硬壳，产生棚料现象，降低炉料自由下落的速度，减少投料量，使电石炉减产；且阻碍炉气自由排出，增大炉内压力，最后发生喷料和塌料等现象，影响电石炉正常操作。
    2、碳素原料中杂质的影响：
    碳素原料中灰分含量的升高对电石电耗及焦耗具有综合的影响。灰分高即会造成固定碳含量降低，在电石生产时必然会影响炉料的配比，进而影响到炉料的电阻，造成电极上抬、热损失增大。据生产试验显示，焦炭中灰分每增加1%，电石电耗实际会上升达50～60kWh/t。
    炭素材料中水分的影响也是不容忽视的。焦炭中水份每1%，影响电耗增加11.8kWh。
    炭素材料中挥发份在炉内有10～15%被分解和碳化，使碳素材料的效率降低。若炭素原料中的挥发份增加1%，则生产每吨电石多耗电3～5kWh/t。另外，挥发份靠近反应区，形成半融粘结状，使反应区物料下落困难，容易引起喷料现象，使热量损失增加。
    3、原料粒度的影响：
    石灰粒度过大，接触面积小，反应速度慢；粒度过小，炉料透气性不好，影响炉气的排出，不仅影响操作，而且有碍于反应往生成电石的方向进行。
    碳材粒度的不同，其电阻相差很大。一般是粒度越小，电阻越大，在电炉上操作时，电极易深入炉内，对电炉操作有利。但粒度过小，则透气性差，容易使炉料结块，电炉操作反而不利。
    碳素原料粉末对电石生产有很大影响；粉末多了以后，炉料透气性不好，电石生成过程中产生的一氧化碳气体不能顺利排出，减慢了电石生成反应的速度。炉料透气性不好，使炉压增大，容易发生喷料和塌料现象。结果使大量生料下落到熔池，使电极周围和熔池区域料层结构发生变化，炉料不是有序地连续发生变化，逐步沉降下去，而是突然有大量生料漏入熔池，造成电极上升，对炉温和电石炉内的反应的连续性产生很坏的影响，产品质量易降低。同时易造成人身伤害。
    粉末多的时候，许多粉末被炉气带走，炉料的配比就不准了。粉末在料层中容易结成硬壳，电极附近产生支路电流，造成电极上升。
    4、炉料配比的影响
    石灰和碳素原料构成电炉炉料。炉料配比正确与否，对电石炉操作有很大影响。
    通常高配比炉料生产电石，可以得到发气量高的产品，但炉料比电阻小，操作比较困难；低配比炉料生产电石，炉料比电阻较大，电极易深入炉内，电炉比较好操作，但生产出的电石发气量相对较低。
    五、工艺控制指标

炉料配比：石灰：焦炭	100：58～70（干基）
兰炭粒度3～25mm	＞90%
兰炭水份	≤1%
石灰粒度5～40mm	＞90%
电极工作端长度	≤2200～2400mm
炉气温度	400～800℃
炉压	-10Pa～10Pa
炉气中氢气的含量	≤2.5％
糊柱高度度	3.5～4.0m
电极糊块度	＜100mm
循环冷却水分配器压力	0.3～0.35MPa
循环冷却水出口温度	≤50℃
循环冷却水入口温度	≤36℃
压缩空气压力	≥0.5MPa
液压系统工作压力	11MPa
油温	＜65℃
溢流阀设定压力	7.5～8.5MPa
出炉次数	8炉/班(间隔60min)
出炉时间	＜20分钟
电石冷却时间	＞90分钟
拔插板时间	＞15分钟
电石锅内冷却时间	＞100分钟

六、成品工艺控制指标

电石优级品	≥305L/kg
一级品	≥285L/kg
合格品	≥255L/kg
电石冷却时间	≥24小时
粒度	PVC ≤50mm
1mm以下筛下物	≤3%
设备保护氮压力	150 Pa～250Pa

七、循环水系统工艺控制指标

冷水泵出口压力	0.4～0.5MPa
热水泵出口压力	0.08～0.1MPa
泵温	＜75℃
水池水位	-0.5～-0.8米
浓缩倍数	2.5～3.5
总磷	6×10-6～8×10-6
余氯	0.5×10-6～1×10-6

推荐浏览

男士羽绒服2

上海羽绒外套销售价格

鄂尔多斯羽绒外套上海专卖店

批发零售鄂尔多斯裘皮

鄂尔多斯皮装专卖店

免责声明：本商铺所展示的信息由企业自行提供，内容的真实性、准确性和合法性由发布企业负责，一比多公司对此不承担任何保证责任。

友情提醒：为保障您的利益，降低您的风险，建议优先选择商机宝付费会员的产品和服务。

上海羊绒   地址：上海普陀区   邮政编码：200051
联系人：杨小姐   电话：15001818293   手机：15001818293
技术支持：一比多 | 免责声明 | 隐私声明
增值电信业务经营许可证：沪B2－20070060     网站Icp备案号：沪ICP备05000175号
